Beschreibung

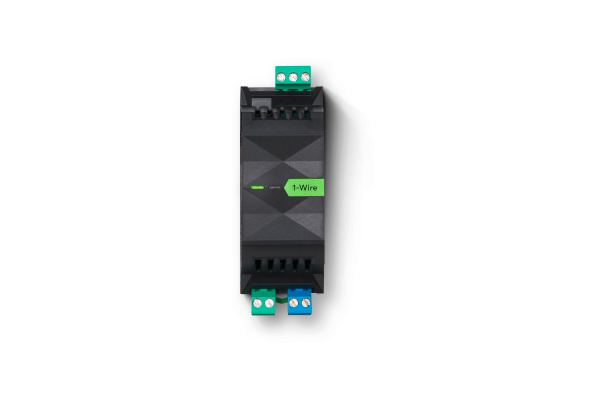

1-Wire Extension
Ideal für alle Installationen, in denen viele Sensoren benötigt werden. Die zuverlässige 1-Wire Technologie zeichnet sich vor allem durch ein hervorragende Preis- / Leistungsverhältniss aus. Zusätzlich überzeugt die 1-Wire Technologie mit der vielseitigen und einfachen Installation.
Zubehör
- 1-Wire Temperaturfühler Set
- 1-Wire Hülen Temperaturfühler
- iButton Leser Indoor
- iButton Leser Outdoor
- Elektronischer Schlüssel (iButton)
- Elektronischer Schlüssel magnetisch (iButton)
Die optimale Verkabelungstopologien
Bus-Topologie ohne Abzweigungen
Die Bus-Topologie ohne Abzweigungen eignet sich am besten zur Verkabelung. Dadurch kann eine Reichweite von bis zu 350m erreicht werden.
Bus-Topologie mit kurzen Abzweigungen
Durch diese Topologie kann ein ähnlich gutes Ergebnis wie bei der Bus-Topologie ohne Abzweigungen erzielt werden. Die maximale Reichweite beträgt bis zu 300m.
Weitere Verkabelungstopologien
Bus-Topologie mit langen Abzweigungen
Die 1-Wire Installation als Bus-Topologie mit langen Abzweigungen ist nur eingeschränkt empfehlenswert. Diese erlaubt eine Leitungslänge bis zu 100m.
Stern-Topologie
Die Stern-Topologie ist nur bei kleinen Installationen empfehlenswert, da alle Sensorleitungen an einem Punkt zusammengeführt werden. Dadurch ist eine Gesamtlänge von max. 100m möglich.
Unterstützte 1-Wire Sensoren
- DS1822 Econo 1-Wire Digital Thermometer (Family Code 22)
- DS18B20 Programmable Resolution 1-Wire Digital Thermometer (Family Code 28)
- DS18S20 Parasite Power Digital Thermometer (Family Code 20)
- DS1963S Serial Number iButton (SHA) (Family Code 18)
- DS1990 Serial Number iButton (Family Code 01)
- DS2438 Smart Battery Monitor (Family Code 26)
- 1 x 1-Wire Extension
- 1 x Anschlussplan und Kurzanleitung
